AUTOMATISATION DU BÂTIMENT

Les nouveaux matériaux et les énergies renouvelables sont depuis quelques années les innovations marquantes du bâtiment.
Mais comment mettre ces avancées en adéquation avec le centre névralgique de tout édifice qu’est l’installation électrique ?

le BUS EIB

European Installation Bus

KNX, Qu’est-ce que c’est ?

Le Principe

Que vous apportera la Domotique...

Un seul bouton

Le confort

Je me facilite le quotidien

La Sécurité

Protéger sa maison

La supervision

La Maîtrise et Economie d’Energie

Le bus EIB

Le Bus EIB (European Installation Bus)
Est un standard européen, normalisé ISO (International Standardisation Organisation). Il a été créé en 1987, par quelques constructeurs européens du domaine de l’énergie et des techniques du bâtiment. C’est un système ouvert (non propriétaire) utilisé par plus d’une centaine de fabricants, sur des milliers de produits. L’association EIBA (European Installation Bus Association), créée en 1990, a pour objectif le développement et la promotion de ce système. Cette association participe en 1999, avec BCI et EHSA, à la création de l’association Konnex (KNX)

Le câble Bus EIB
Paire torsadée ne doit pas dépasser 1 km de câble par ligne (700m entre 2 modules et une distance maximale entre un module et son alimentation 29v de 350m). Ce Bus « circule » d’une pièce à l’autre, dans n’importe quel ordre et dans n’importe quel sens, sans se soucier de la fonction des éléments qu’il rencontre, alors que la puissance est alimentée en 230v ou 400v/50Hz. Le seul impératif est que tous les éléments soient reliés entre eux. Ce n’est qu’ensuite, que l’on attribuera un nom à chaque élément (adresse physique) et une fonction. Et l’on établira un ou plusieurs liens entre les entrées et les sorties. Chaque module est indépendant et peut fonctionner seul. Les modules sont inter-opérants et peuvent fonctionner ensemble sous l’ordre d’une seule et même commande ou d’un seul évènement détecter automatiquement.

Vous quittez la maison ? Un seul bouton éteint toutes vos lumières, place votre chauffage en mode « éco », ferme les volets, remonte les stores, ouvre votre portail, éclaire pour cinq minutes votre chemin d’accès (seulement s’il fait nuit) et finit par enclencher votre système d’alarme. Ceci est un « scénario type » mais un bon concepteur KNX pourra écrire le/un programme correspondant à vos besoins et à votre mode de vie. Outre ce genre de commandes générales bien pratiques, KNX apporte flexibilité et évolution facile.

Introduction

Le Principe : Sur une installation traditionnelle,
chaque commande agit directement sur l’appareil dédié : l’interrupteur commande la lampe, le thermostat commande le chauffage, les volets, la climatisation, l’alarme, l’éclairage et le chauffage sont contrôlés par leur commande respective.

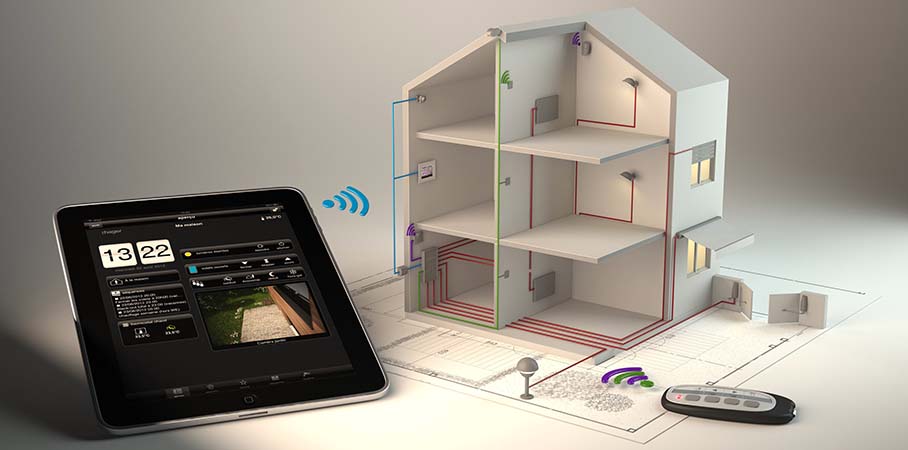

Sur une installation KNX :
chaque organe de commande (interrupteur, bouton poussoir, thermostat, horloge, sonde, anémomètre, pluviomètre,…) est connecté sur un module d’entrée. Chaque opérateur (lampe, radiateur, plancher chauffant, ventilation, volet roulant, stores, motorisation de portail) est piloté par un module de sortie. Les applications les plus courantes : Eclairage, Stores et volets, Systèmes de sécurité, Gestion de l’énergie, Systèmes de surveillance, Commande à distance, Compteur, Contrôle vidéo et audio, Appareils ménagers Les modules d’entrée ou de sortie sont connectés entre eux par : Un Bus (paire torsadée), une liaison radio, une liaison infrarouge, courant porteur.
chaque commande agit directement sur l’appareil dédié : l’interrupteur commande la lampe, le thermostat commande le chauffage, les volets, la climatisation, l’alarme, l’éclairage et le chauffage sont contrôlés par leur commande respective.

Sur une installation traditionnelle
Une modification de fonctionnement (un interrupteur devant actionner une autre lampe par exemple) entraine forcément un nouveau câblage, voire même des travaux plus lourds (saignée dans le mur par exemple). Avec KNX, l’attribution d’une nouvelle fonction à un interrupteur n’entraine qu’une nouvelle programmation. L’interrupteur « X » commandera toujours la même lampe « Y », mais commandera aussi la lampe « Z ». C’est fini ! Temps passé ? Nettement inférieur à ceux prévus par les travaux. Votre maison s’agrandit ? Les nouvelles commandes devraient agir sur les anciens équipements ? Pas de souci !



Que préférez-vous ? Reprogrammer partiellement l’installation ou vous lancer dans de grands travaux, avec tous les désagréments (saignées, gaines, plâtre, peinture) ?
Y avez-vous pensé ou pressenti, une passerelle internet ou un modem téléphonique est un module d’entrée comme un autre, à distance, vous entrez dans le système comme si vous étiez dans votre maison pour y faire fonctionner ce que vous souhaitez ou y faire des réglages (température, protection, ensoleillement, arrosage).

En résumé : KNX c’est plus de confort, plus de sécurité, un gain d’énergie conséquent, la gestion de votre bâtiment (résidentiel ou commercial).

La Supervision

Unique

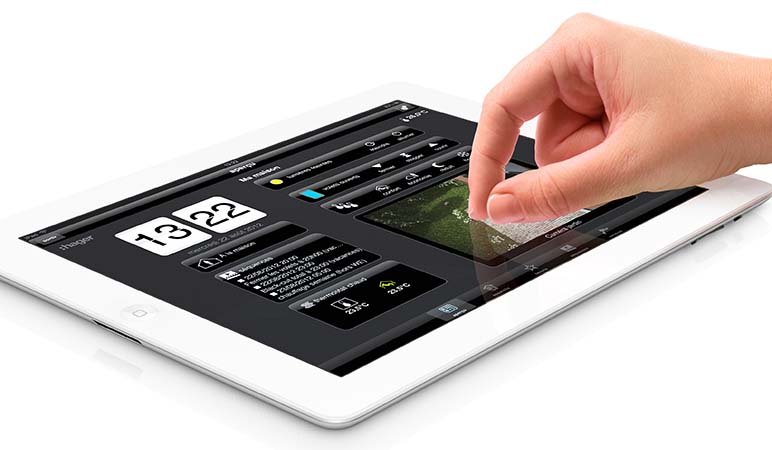

Très simplement, du bout des doigts, je pilote mon domicile avec une seule limite, mon imagination !

Evolutive
Faire évoluer son installation selon ses besoins. Ceux de demain ne sont pas ceux d’aujourd’hui. Le raccordement des nouveaux équipements reste très simple et à leur tour pilotables du bout des doigts. Libre à moi de les intégrer dans des scénarios existants ou d’en créer de nouveaux.

Créative
Allier technologie et plaisir ! Ma maison devient un réel plaisir.

Sécurisée
Rester informé en permanence et en toute confidentialité deux avantages de plus. Ma maison me parle même à distance ! Toute l’information qui transite dans mon interface est stockée en local dans mon serveur : rien ne sot de chez moi !

Le Confort

Ouvrer et Fermer sans contraintes
Je me facilite le quotidien avec la gestion des volets. Je peux les gérer ensemble ou séparément selon les/mes besoins des différents espace de vie de mon habitation. D’un simple geste, je peux commander les volets, le portail ou la porte de garage, m’apporte un confort immédiat, permettant ainsi de sécuriser les lieux et de limiter les échanges thermiques.

Eclairer selon ses besoins et ses envies
L’éclairage fonctionnel pour les espaces de circulation, intérieurs comme extérieur, est commandé automatiquement à l’aide de capteurs. Pour les pièces à vivre ou encore le jardin, je peux créer des ambiances lumineuses, personnalisées et modifiables.

Centraliser et Diffuser le son et l’image
Pour tout le multimédia de la maison, l’installation V, audio ou home Cinéma, une seule interface remplace toutes les télécommandes que l’on trouve habituellement sur la table du salon, par si, par là ! Avec ma bibliothèque audio et vidéo accessible sur tous les écrans de la maison, je peux visionner un film sur l’un et naviguer sur un autre.

Créer ses propres scénarios de vie
Je crée autant de scénarios que désirés. Au réveil et/ou au coucher pour les volets, la lumière et le chauffage. Au départ et/ou au retour pour sécuriser mon domicile et réguler le chauffage. Quand je rentre à mon domicile après une longue absence afin de relancer le chauffage et le chauffe-eau pour profiter, dès l’arrivée d’une maison agréable à vivre.

La Sécurité

Protéger sa maison
Je sécurise mon habitation contre les intrusions avec les capteurs d’ouverture, les capteurs de mouvement volumétrique et les diffuseurs sonores intérieurs, extérieurs avec flash. Je gère l’ensemble du système à distance depuis mon Smartphone, ma tablette ou mon ordinateur. En cas d’alerte en mon absence, je suis prévenu et ainsi je peux alors réagir.

Garder un oeil sur son domicile
Une caméra connectée et je suis rassuré, par exemple sur le bon retour des enfants de l’école, en cas de suspicion d’intrusion, la vidéo me permet également de lever le doute en direct avant de prévenir les forces de l’ordre, un parent, un voisin et de conserver un enregistrement des évènements.

Veiller sur vos proches vulnérables
Je peux rester en contact avec une personne restée seule ou fragile à mon domicile, un parent âgé, ou une personne malade. Je peux à souhait regarder ce qui se passe en mon absence.

Eviter et restreindre les incidents domestiques
Je préviens des risques d’incendie avec les détecteurs de fumée, de monoxyde de carbone, de gaz, d’inondation, de gel, ou encore en cas de coupure de courant. Que ce soit au travail ou en vacances, le souci est identifié. L’information m’est transmise et je peux prendre les dispositions nécessaires.

La Maîtrise L'économie d’Energie

Limiter les échanges thermiques avec l’extérieur
Conserver le maximum de fraîcheur à l’intérieur de la maison, lors des périodes les plus chaudes de l’année, s’est simple grâce au pilotage des volets et autres stores. A contrario, lorsque le froid revient, ces mêmes ouvrants vont me permettre de limiter les perditions de chaleur vers l’extérieur et afin faire des économies de chauffage.

Piloter son confort thermique
Le confort thermique au bon endroit et au bon moment, en fonction de mon rythme de vie dans les différentes pièces de la maison. Je peux par exemple chauffer le matin puis passer en mode économique pendant mon absence, pour enfin remonter en puissance une demi-heure avant que les enfants ne rentrent de l’école ou les parents du travail.

Optimiser sa production d’eau chaude sanitaire
Mon eau chaude sanitaire quand j’en ai besoin ! De même que je produis mon eau chaude la nuit, pour profiter des tarifs les moins chers. Je veux pouvoir programmer l’arrêt de mon ballon d’eau chaude, lors des vacances ou week-end prolongé, mais aussi sa reprise la veille de mon retour. Ainsi j’arrête de produire inutilement.

Contrôler sa consommation d’énergie
Rester vigilant et éviter les mauvaises surprises ! Je peux suivre mes consommations à chaque instant, les comprendre et décider d’agir pour limiter les dépenses en énergie. Tout est mémorisé, afin de me permettre de comparer la consommation globale d’une année sur l’autre, ou par grands postes de consommation.
